عروات الكابلات النحاسية
الشركة المصنعة لعروات الكابلات النحاسية لإنهاء الكابلات الكهربائية
توفر WISETREE عروات الكابلات النحاسية من أجل إنهاء الكابلات بشكل موثوق في المفاتيح الكهربائية والمحولات ولوحات التوزيع وأنظمة قضبان التوصيل والمعدات الصناعية والبنية التحتية للطاقة. تشتمل مجموعة منتجاتنا على عروات ضغط قياسية، وسلسلة مخصصة لـ DIN، وعروات كابل AWG، وتصميمات ذات أسطوانة طويلة، وعروات متعددة الفتحات، وتكوينات بزاوية لمختلف أحجام الموصلات وواجهات المعدات.
حدد عروة الكابل النحاسي المناسبة وفقًا لحجم الكابل، وبنية الموصل، وفتحة المسمار، وأبعاد راحة اليد، وتصميم البرميل، وتكوين التركيب ومتطلبات المشروع.
بالنسبة لمواد الموصلات الأخرى أو طرق التثبيت، استكشف منتجاتنا الكاملةالعروات الكابلالنطاق، بما في ذلكالعروات كابل الألومنيوم, العروات كابل ثنائية المعدنوالعروات الكابلات الميكانيكية.
أنواع العروة الكابلات النحاسية
تتوفر تصميمات مختلفة لعروات الكابلات النحاسية لتتناسب مع أنظمة تحجيم الموصلات وواجهات المعدات ومتطلبات التثبيت.
العروات ضغط النحاس القياسية
تُستخدم عروات الضغط القياسية لمتطلبات إنهاء الكابلات النحاسية الشائعة. حدد النموذج وفقًا لحجم الموصل وفتحة المسمار وأبعاد العروة.
تقدم WISETREE سلسلة متعددة من العروات النحاسية، بما في ذلك SC وتصميمات الضغط الأنبوبية الأخرى لتلبية متطلبات الكابلات والمعدات المختلفة.
عروات الكابلات النحاسية DIN
تتوفر عروات الكابلات النحاسية المخصصة لـ DIN للمشاريع التي يتم فيها تحديد سلسلة أبعاد محددة.
عند اختيار منتج DIN، قم بتأكيد:
-
المقطع العرضي للكابل
-
بناء الموصل
-
ثقب مسمار
-
سلسلة DIN المطلوبة
-
أبعاد المنتج
ارجع إلى صفحة منتج DIN المحددة للحصول على معلومات مفصلة عن الحجم.
العروات كابل النحاس AWG
بالنسبة للمشروعات التي تستخدم مقاس كابل AWG، حدد العروة النحاسية المصممة حول نطاق موصل AWG المقابل.
تأكد من حجم AWG وأبعاد التركيب من جانب المعدات قبل الطلب.
العروات النحاسية الطويلة
توفر العروات ذات الأسطوانات الطويلة قسمًا أطول لإدخال الموصل والضغط مقارنة بتصميمات الأسطوانات القياسية.
عندما يتم تحديد تكوين البرميل الطويل، تأكد من طول البرميل المطلوب وحجم الموصل وأبعاد العروة الإجمالية وفقًا لمواصفات المنتج.
العروات النحاسية ذات الفتحتين والمتعددة الفتحات
تتطلب بعض واجهات المعدات أكثر من نقطة تثبيت واحدة.
بالنسبة للعروات ذات الفتحتين أو متعددة الفتحات، تأكد مما يلي:
-
قطر مسمار
-
عدد الثقوب
-
تباعد الثقب
-
عرض النخيل
-
سمك النخيل
-
نمط تركيب المعدات
العروات كابل النحاس الزاوية
العروات المستقيمة ليست مناسبة لكل عملية تركيب.

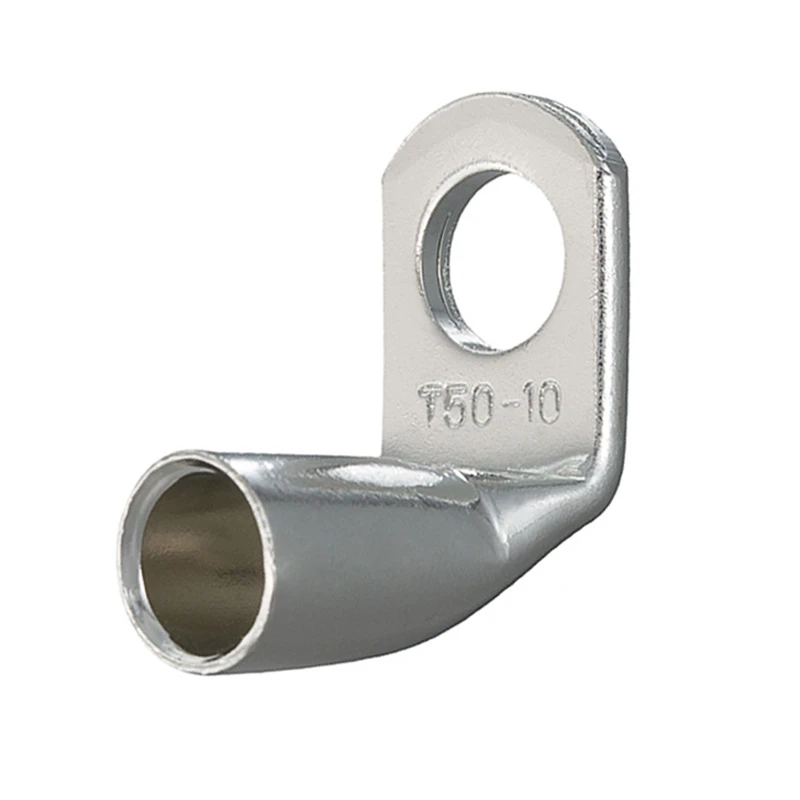

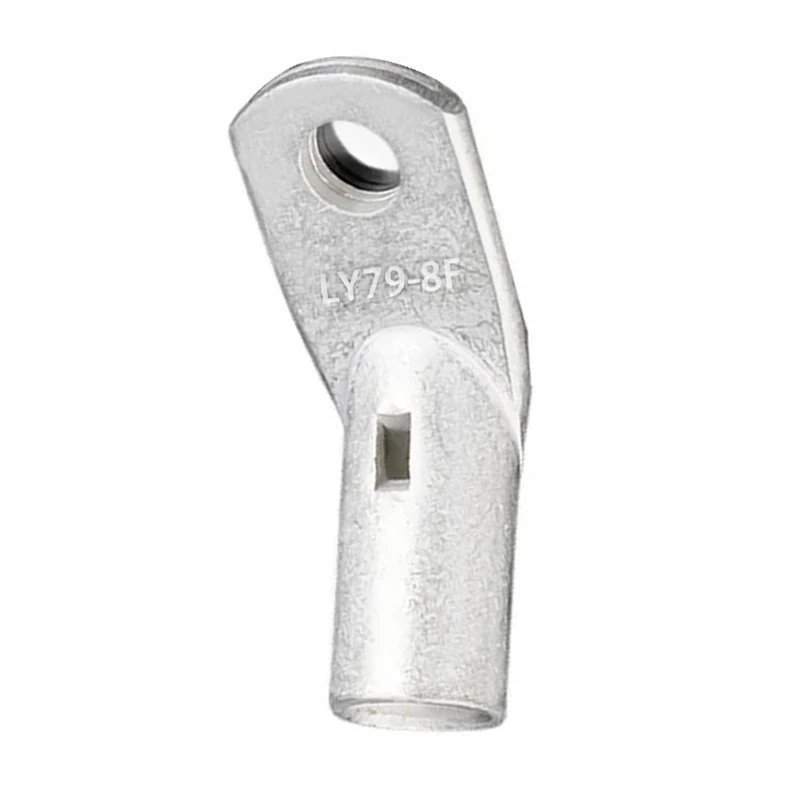

عندما تكون مساحة الخزانة أو توجيه الكابل أو اتجاه المحطة مقيدة، قد توفر عروات الكابلات ذات الزوايا مثل تكوينات 45 درجة أو 90 درجة تخطيطًا نهائيًا أكثر ملاءمة.
تأكد من زاوية العروة واتجاه اتصال المعدات قبل الطلب.
دليل اختيار عروة الكابلات النحاسية
| المتطلبات | الاتجاه الموصى به | تأكيد قبل الطلب |
|---|---|---|
| إنهاء الكابلات النحاسية القياسية | مقبض ضغط قياسي | حجم الكابل، فتحة المسمار، أبعاد العروة |
| متطلبات الأبعاد DIN | DIN العروة كابل النحاس | سلسلة DIN، حجم الموصل، حجم المسمار |
| موصل AWG | العروة كابل النحاس AWG | مقاس AWG، فتحة التركيب |
| مطلوب قسم ضغط أطول | العروة برميل طويلة | حجم الموصل، طول البرميل |
| تركيب من نقطتين | العروة النحاسية ذات الفتحتين | حجم المسمار، المسافة بين الفتحات |
| اتصال متعدد النقاط | العروة النحاسية متعددة الفتحات | نمط التركيب وأبعاد راحة اليد |
| توجيه الكابلات المقيدة | 45 درجة / 90 درجة العروة النحاسية | زاوية ومساحة التثبيت |

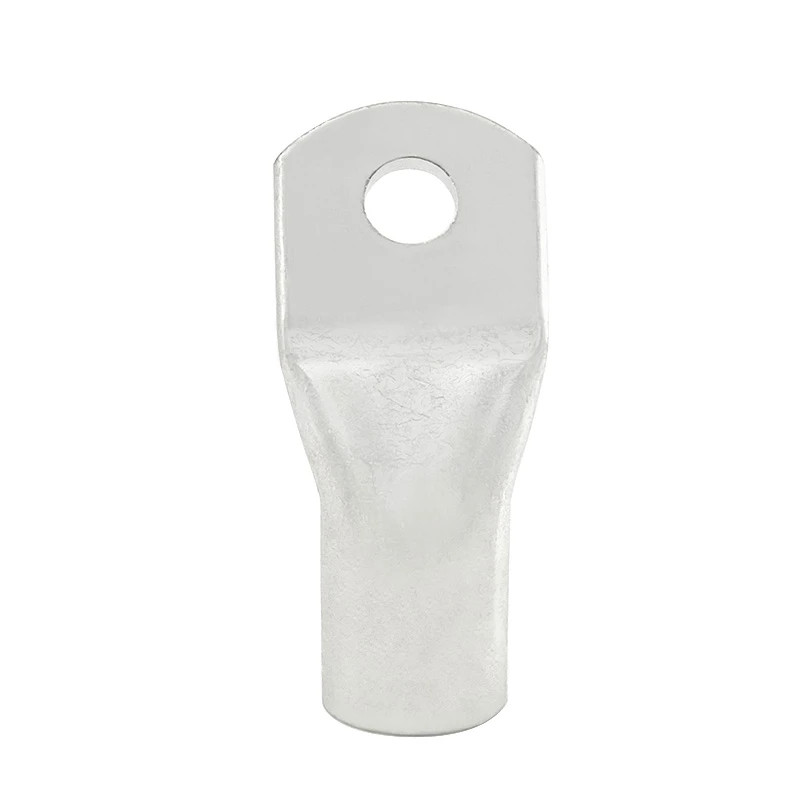

| إنهاء التأريض | العروة التأريض النحاس | حجم الموصل وواجهة التأريض |
| واجهة المعدات غير القياسية | العروة النحاسية المخصصة | الرسم والأبعاد والكمية |
استخدم هذا الجدول لاختيار المنتج الأولي. التأكد من النموذج النهائي مقابل أبعاد ومواصفات المنتج الفردي.
المواصفات الرئيسية لاختيار عروة الكابلات النحاسية
استخدم المعلمات التالية عند مقارنة النماذج أو إعداد طلب عرض الأسعار.
| المواصفات | ما يجب تأكيده |
|---|---|
| حجم الموصل | مم² / AWG |
| بناء الموصل | صلبة / مجدولة / مرنة / مضغوطة |
| معرف البرميل / التطوير التنظيمي | يجب أن يتطابق مع الموصل وسلسلة المنتجات |
| طول البرميل | برميل قياسي أو طويل |
| ثقب مسمار | يجب أن يتطابق مع مسمار المعدات |
| عدد الثقوب | مفردة / ثنائية الفتحات / متعددة الفتحات |
| تباعد الفتحات | مطلوب للتصاميم متعددة الثقوب |
| عرض النخيل | يجب أن تناسب محطة المعدات |
| سمك النخيل | تحقق من متطلبات التركيب |
| الطول الكلي | مهم عندما تكون المساحة محدودة |
| زاوية العروة | مستقيم / 45 درجة / 90 درجة حيثما كان ذلك متاحًا |
| متطلبات السطح | وفقا للنموذج المحدد أو مواصفات المشروع |
| قياسي / سلسلة | DIN / AWG / متطلبات أخرى محددة |
إذا كان مشروعك يتضمن أحجامًا متعددة للموصلات، فأرسل جدول الكابلات الكامل حتى يمكن مراجعة النماذج المطلوبة معًا.
مادة النحاس وخيارات السطح
تؤثر حالة المواد والسطح على الاتصال الكهربائي ومقاومة التآكل وأداء التثبيت على المدى الطويل.
قد تستخدم سلسلة عروة الكابلات النحاسية المختلفة من WISETREE مواصفات نحاسية مختلفة أو معالجات سطحية مختلفة وفقًا لتصميمها.
قد تشمل خيارات المنتج المتاحة ما يلي:
-
النحاس العاري
-
النحاس المطلي بالقصدير
-
درجات النحاس الخاصة بالنموذج
-
متطلبات السطح المحددة للمشروع
لا تفترض أن نفس درجة النحاس أو مواصفات الطلاء تنطبق على كل سلسلة منتجات.
إذا كان مشروعك يحدد نقاء النحاس أو درجة المادة أو متطلبات الطلاء أو الطلاء، فقم بتضمين هذه التفاصيل عند طلب عرض أسعار حتى يمكن تأكيد المنتج المناسب.
خيارات عروة الكابلات النحاسية DIN وAWG
يمكن أن تختلف أبعاد عروة الكابل النحاسي وفقًا لنظام مقاس الكابل وسلسلة المنتجات.
يشمل النطاق الحالي لـ WISETREE كلاً من منتجات العروة النحاسية المخصصة لـ DIN والمتعلقة بـ AWG.
لمتطلبات الدين
تقديم:
-
المقطع العرضي للكابل
-
نوع الموصل
-
سلسلة DIN المطلوبة
-
ثقب مسمار
-
الكمية
لمتطلبات AWG
تقديم:
-
حجم موصل AWG
-
ثقب مسمار
-
تكوين الثقب
-
الأبعاد المطلوبة
-
الكمية
تأكد دائمًا من توافق الأبعاد مع مواصفات المنتج الفردية بدلاً من الاختيار فقط من خلال تعيين DIN أو AWG.
تكوينات العروة المستقيمة ذات الفتحتين والزاوية
إن الاتصال من جانب المعدات لا يقل أهمية عن البرميل من جانب الموصل.
العروات النحاسية ذات الفتحة الواحدة
مناسب عندما يستخدم الجهاز اتصالاً قياسيًا أحاديًا.
تأكد من أبعاد فتحة المسمار وأبعاد راحة اليد.
العروات النحاسية ذات الفتحتين
استخدم تصميمًا مكونًا من فتحتين حيث تتطلب المعدات نقطتي تثبيت.
تأكيد:
-
قطر مسمار
-
تباعد الثقب
-
عرض النخيل
العروات النحاسية الزاوية
استخدم العروة الزاوية عندما يؤدي الاتصال المستقيم إلى حدوث مشكلات في توجيه الكابل أو مساحة التثبيت.
بالنسبة لتصميمات 45 درجة أو 90 درجة، تحقق من الاتجاه المطلوب مقارنة بالتخطيط الفعلي للمعدات قبل الطلب.
العروات الكابلات النحاسية المخصصة
لا تتناسب أبعاد الكتالوج القياسية مع كل مجموعة المفاتيح الكهربائية أو المحولات أو قضبان التوصيل أو واجهة المعدات.
يمكن لـ WISETREE مراجعة متطلبات عروة الكابلات النحاسية الخاصة بالمشروع وفقًا لجدوى التصنيع.
قد تشمل المتطلبات المخصصة ما يلي:
-
حجم الموصل
-
الأبعاد الداخلية والخارجية للبرميل
-
طول البرميل
-
عرض النخيل
-
سمك النخيل
-
قطر ثقب المسمار
-
كمية الثقب
-
تباعد الثقب
-
تكوين مستقيم أو زاوية
-
الأبعاد الشاملة
-
المعالجة السطحية
-
وضع علامات على المنتج
-
التعبئة والتغليف
بالنسبة لعروات الكابلات النحاسية المخصصة، أرسل رسمًا أو عينة مع مواصفات الموصل وواجهة المعدات وكمية الطلب المقدرة.
إذا لم يتوفر رسم رسمي، فيمكن استخدام معلومات الأبعاد الواضحة للمراجعة الأولية.
تطبيقات العروة الكابلات النحاسية النموذجية
تستخدم عروات الكابلات النحاسية لإنهاء الموصلات النحاسية في:
-
المفاتيح الكهربائية
-
لوحات التوزيع
-
المحولات
-
أنظمة بسبار
-
قواطع دوائر
-
المعدات الكهربائية الصناعية
-
أنظمة الطاقة المتجددة
-
البنية التحتية لتوزيع الطاقة
-
أنظمة التأريض والربط
لربط الكابلات النحاسية من موصل إلى موصل، تصفحموصلات الكابلات النحاسية.
للتعرف على مكونات التأريض والحماية من الصواعق، راجعالحماية من الصواعق والتأريض.
للحصول على التوصيلات النحاسية المرنة وقضبان التوصيل المستخدمة في المعدات الكهربائية، تفضل بزيارةأسلاك النحاس المضفرة المرنة وقضبان النحاس.
العينات ودعم المشتريات بالجملة
تقييم العينة
يمكن استخدام العينات لتأكيد:
-
مناسب للكابل
-
تركيب جانب المعدات
-
توافق فتحة المسمار
-
أبعاد مخصصة
-
التوافق الاستبدال
قد تكون عينات الكتالوج القياسية متاحة بدون رسوم العينة، في حين أن العينات المخصصة الخاصة قد تنطوي على تكلفة إضافية اعتمادًا على المواصفات المطلوبة.
المشروع والطلبات بالجملة
بالنسبة للمشروع أو الشراء المتكرر، قم بتوفير القائمة الكاملة لأحجام الكابلات وسلسلة العروات المطلوبة والكمية حيثما أمكن ذلك.
وهذا يسمح بمراجعة نماذج متعددة معًا ويقلل من التأكيد المتكرر للمواصفات أثناء الشراء.
لمزيد من المعلومات حول WISETREE وقدرات توريد منتجاتنا، قم بزيارةحول ويستري.
الأسئلة المتداولة
كيف أختار الحجم الصحيح لعروة الكابل النحاسي؟
ابدأ بالمقطع العرضي للموصل النحاسي، ثم تأكد من بنية الموصل وأبعاد البرميل وفتحة المسمار وواجهة تثبيت المعدات. لا تحدد العروة فقط حسب حجم الكابل الاسمي.
ما الفرق بين DIN وعروات الكابلات النحاسية القياسية؟
تتبع عروات الكابلات المخصصة لـ DIN سلسلة أبعاد محددة، بينما قد تستخدم سلاسل العروات النحاسية الأخرى أنظمة أبعاد مختلفة أو تصميمات خاصة بالشركة المصنعة. إذا كان مشروعك يحدد متطلبات DIN، فقم بتضمين المواصفات الدقيقة في طلب عرض الأسعار الخاص بك.
كيف يمكنني تحديد حجم ثقب المسمار الصحيح؟
قم بمطابقة فتحة العروة مع مسمار المعدات أو الترباس. عند استبدال العروة الموجودة، قم بقياس أو تأكيد المسمار الطرفي قبل اختيار المنتج الجديد.
متى يجب علي استخدام العروة النحاسية ذات الفتحتين؟
استخدم العروة ذات الفتحتين عندما يتطلب توصيل الجهاز نقطتي تثبيت. تأكد من قطر المسمار ومسافة الفتحة قبل الطلب.
ما هو الفرق بين العروات النحاسية القياسية والطويلة؟
تحتوي العروة ذات البرميل الطويل على قسم إدخال وضغط أطول للموصل. حدده فقط عندما تتطلب طريقة المشروع أو التثبيت تكوين البرميل.
هل يمكن استخدام نفس العروة النحاسية للموصلات المجدولة والمرنة؟
ليس بالضرورة. يمكن أن يؤثر بناء الموصل على التوافق مع أسطوانة العروة ونظام العقص. قم بتوفير نوع الموصل عند طلب مطابقة المنتج.
هل تقومون بتوريد عروات الكابلات النحاسية AWG؟
نعم. يتضمن النطاق الحالي لـ WISETREE منتجات عروة الكابلات النحاسية ذات الصلة بـ AWG. قم بتوفير حجم موصل AWG وفتحة التثبيت وتكوين التثبيت المطلوب لاختيار الطراز.
هل يمكن تخصيص عروات الكابلات النحاسية لتناسب رسوماتي؟
يمكن مراجعة الأبعاد والتكوينات الخاصة بالمشروع وفقًا لجدوى التصنيع. إرسال الرسم ومواصفات الموصل والأبعاد المطلوبة والكمية التقديرية للتقييم.
أرسل مواصفات عروة الكابل النحاسي الخاصة بك
إذا كنت تعرف بالفعل سلسلة المنتجات المطلوبة، فأرسل النموذج وحجم الكابل والكمية لعرض الأسعار.
إذا كنت لا تزال تختار منتجًا، فقم بتقديمحجم الكابل، وبناء الموصل، وحجم المسمار، وتكوين الثقب والأبعاد المطلوبة. بالنسبة للإنهاءات الخاصة بالمعدات أو غير القياسية، قم بإرفاق رسم أو عينة مرجعية.
اتصل بـ WISETREEلطلب مواصفات أو عينات أو عرض أسعار لعروة الكابلات النحاسية.
