عروات كابلات القص الميكانيكية
عروات الكابلات الميكانيكية لإنهاء الكابلات المرنة

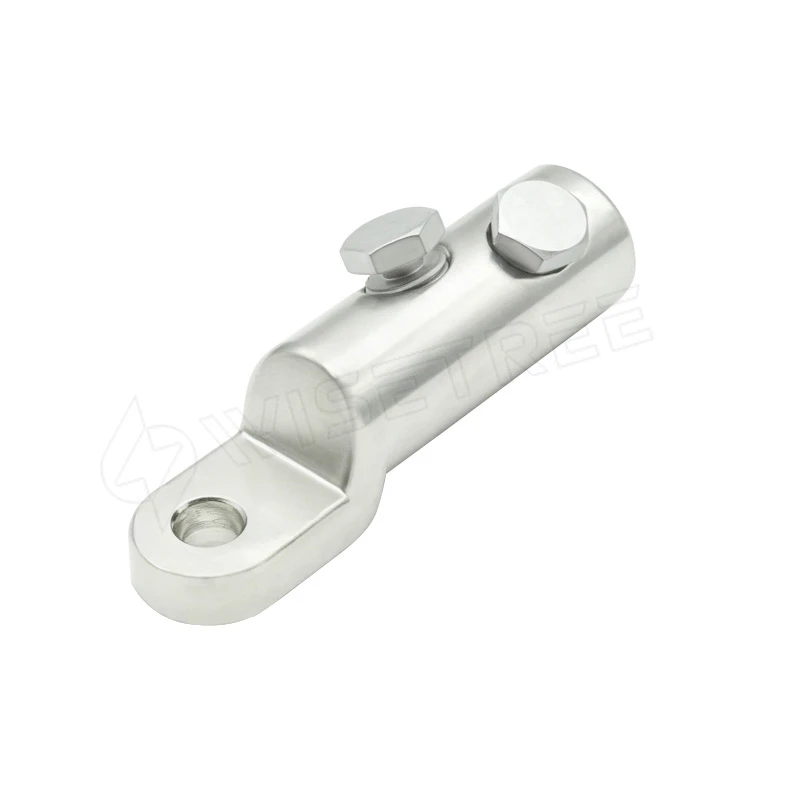

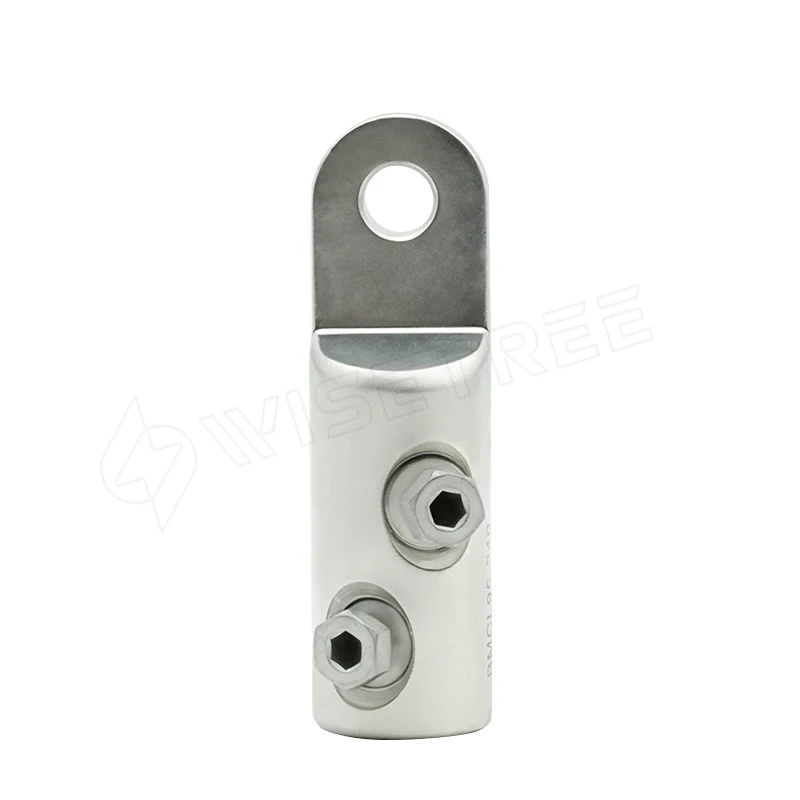

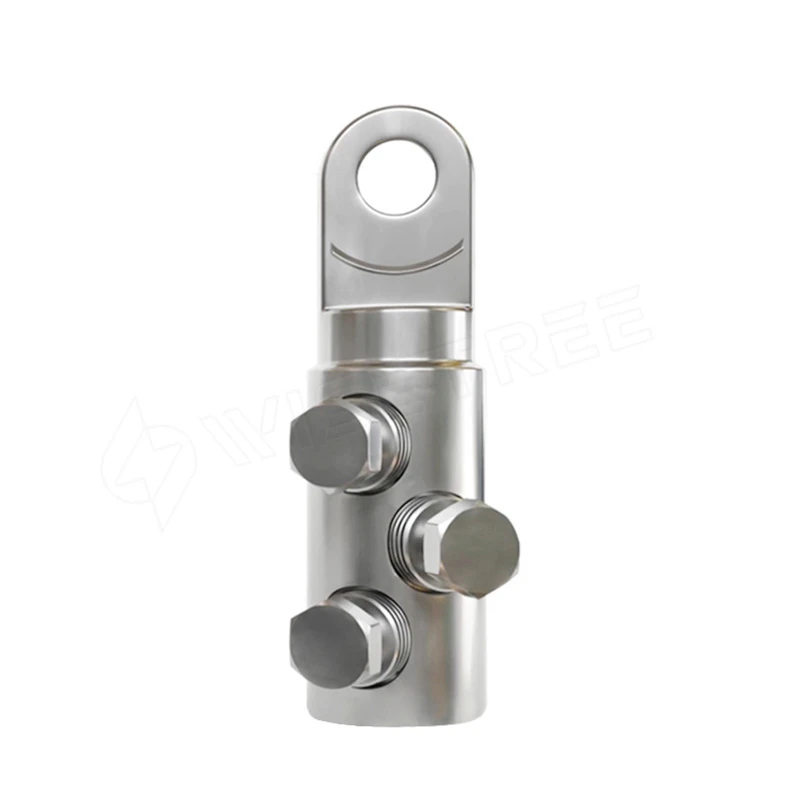

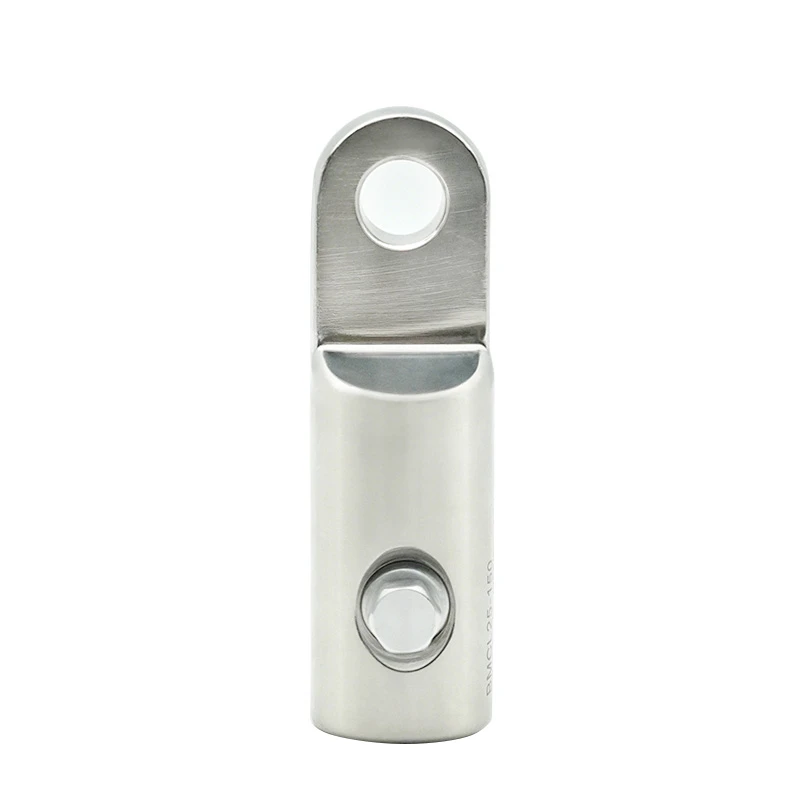

توفر WISETREE عروات الكابلات الميكانيكية لإنهاء الكابلات في المفاتيح الكهربائية والمحولات ومعدات توزيع الطاقة والأنظمة الكهربائية الصناعية. يتضمن النطاق الحالي تصميمات الترباس الميكانيكي ومسامير القص مثل BMLC، وBMCL، وBMCL-N، وBMCL-A، وTMCL وتكوينات أخرى لنطاقات الموصلات المختلفة وواجهات المعدات.
على عكس عروات الضغط التقليدية، تقوم عروات الكابلات الميكانيكية بإنشاء اتصال الموصل من خلال هيكل مثبت بمسامير. يمكن أن تغطي التصميمات المختارة أيضًا نطاقًا محددًا من الموصلات، مما يقلل الحاجة إلى مطابقة كل مقطع عرضي للكابل مع عروة ضغط منفصلة وقالب تجعيد.
حدد النموذج الصحيح وفقًا لمادة الموصل، ونطاق الموصل، وبناء الموصل، وتكوين الترباس، وفتحة المسمار، وواجهة المعدات ومتطلبات التطبيق.
بالنسبة لمنتجات إنهاء التجعيد التقليدية، تصفح منتجاتنا الكاملةالعروات الكابلبما في ذلكالعروات كابل النحاس, العروات كابل الألومنيوموالعروات كابل ثنائية المعدن.
متى تختار مقبض الكابل الميكانيكي؟
تعتبر عروات الكابلات الميكانيكية مناسبة عندما تتطلب مواصفات التثبيت أو المشروع إنهاء كابل مثبت بمسامير بدلاً من اتصال الضغط التقليدي.
وهي مفيدة بشكل خاص عند تطبيق واحد أو أكثر من الشروط التالية:
-
يجب تغطية نطاق موصل محدد بتصميم عروة واحدة
-
يتم تحديد التثبيت الميكانيكي أو مسمار القص
-
لا يُفضل استخدام قوالب الضغط المخصصة للتركيب الميداني
-
يتم استخدام أحجام مختلفة للكابلات في نفس المشروع
-
يجب مراعاة توافق موصلات النحاس أو الألومنيوم
-
يتم التثبيت في أنظمة المفاتيح الكهربائية أو المحولات أو ملحقات الكابلات
-
تتطلب أبعاد جانب المعدات تكوينًا محددًا لراحة اليد أو فتحة التثبيت
لا تقم باختيار العروة الميكانيكية فقط لأن نطاق موصلاتها يشمل حجم الكابل الخاص بك. تأكد من مادة الموصل وبناء الموصل والواجهة الجانبية للمعدات أيضًا.
أنواع العروة الكابلات الميكانيكية
توفر WISETREE العديد من تكوينات عروة الكابلات الميكانيكية لتلبية متطلبات التثبيت المختلفة.

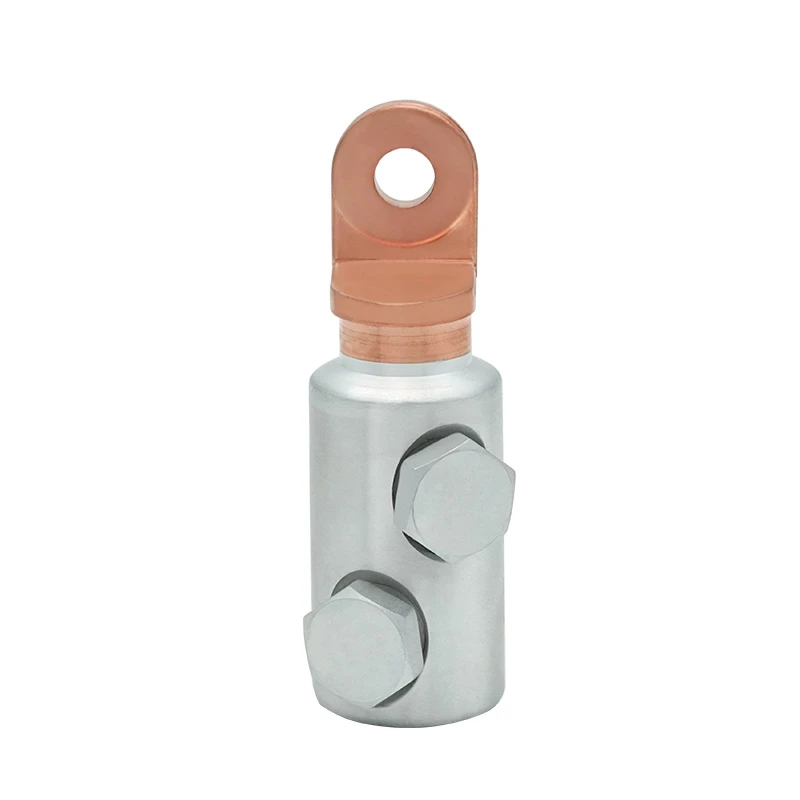

عروات الكابلات الميكانيكية القياسية
تستخدم العروات الميكانيكية القياسية وصلة مثبتة بمسامير لتأمين الموصل.
تأكيد:
-
مادة موصلة
-
الحد الأدنى والحد الأقصى لنطاق الموصل
-
عدد البراغي
-
أبعاد الترباس
-
ثقب مسمار
-
أبعاد النخيل
يعتمد إجراء التثبيت الدقيق على سلسلة المنتجات المحددة.

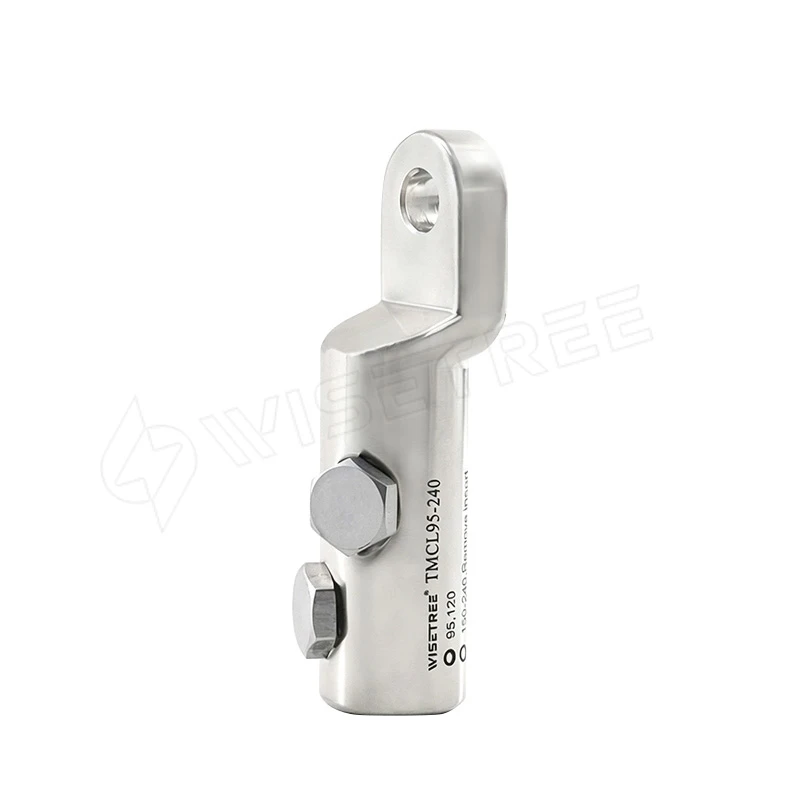

العروات كابل بولت القص
تستخدم عروات الكابلات ذات المسامير المقصوصة مسامير مصممة للعمل وفقًا لطريقة التثبيت المحددة للمنتج الفردي.
يشتمل النطاق الحالي لـ WISETREE على العديد من العروات الميكانيكية بتكوينات مسمار القص.
لمطابقة المنتج، قم بتأكيد:
-
نطاق الموصل
-
مادة موصلة
-
عدد براغي القص
-
حجم رأس الترباس
-
أبعاد جانب المعدات
-
متطلبات التثبيت
لا تقم بتطبيق إجراء واحد لتركيب مسمار القص على كل سلسلة منتجات. استخدم المعلومات الفنية المقدمة للنموذج المحدد.
دليل اختيار عروة الكابلات الميكانيكية
| الاحتياجات الخاصة بك | اتجاه المنتج | تأكيد قبل الطلب |
|---|---|---|
| يجب أن تغطي العروة الواحدة نطاق الكابل المحدد | العروة الميكانيكية لأخذ النطاق | الحد الأدنى والحد الأقصى لحجم الموصل |
| موصل النحاس | العروة الميكانيكية المتوافقة مع النحاس | التوافق المادي والمدى |
| موصل الألومنيوم | العروة الميكانيكية المتوافقة مع آل | التوافق المادي والمدى |
| مطلوب مرونة Cu/Al | سلسلة مواد متعددة متوافقة | التوافق الدقيق للمنتج |
| تم تحديد تركيب مسمار القص | العروة بولت القص | نوع الترباس ونطاق الموصل |
| نطاق موصل أكبر | العروة الميكانيكية متعددة الترباس | تكوين النطاق والترباس |
| مسمار المعدات الثابتة | مطابقة تصميم النخيل | فتحة المسمار وأبعاد راحة اليد |
| مساحة تركيب محدودة | تكوين مدمج مناسب | الأبعاد الشاملة |
| تطبيق ملحقات الكابلات | العروة الميكانيكية المتطابقة مع التطبيق | نظام الكابلات والمتطلبات الفنية |
| واجهة المعدات غير القياسية | العروة الميكانيكية المخصصة | الرسم والأبعاد والكمية |
استخدم هذا الجدول للاختيار الأولي. قم بتأكيد المنتج النهائي وفقًا لمواصفات الطراز الفردي.
المواصفات الرئيسية لاختيار عروة الكابلات الميكانيكية
استخدم المعلومات التالية عند مقارنة سلسلة المنتجات أو إعداد طلب عرض الأسعار.
| المواصفات | ما يجب تأكيده |
|---|---|
| مادة الموصل | النحاس / الألومنيوم / موصل محدد |
| حجم الكابل الفعلي | مم² / AWG / نظام التحجيم المحدد |
| نطاق الموصل | الحد الأدنى - الحد الأقصى للمقطع العرضي |
| بناء الموصل | الصلبة / الذين تقطعت بهم السبل / المضغوطة / المرنة |
| عدد البراغي | وفقا لتصميم المنتج |
| نوع الترباس | معيار / رأس القص |
| حجم رأس الترباس | مطلوب لمطابقة أداة التثبيت |
| أبعاد الجسم | تأكيد ضد موصل ومساحة التثبيت |
| ثقب مسمار | يجب أن يتطابق مع مسمار المعدات |
| عرض النخيل | يجب أن تناسب محطة المعدات |
| سمك النخيل | تأكيد متطلبات التركيب |
| الطول الكلي | تحقق من المساحة المتوفرة |
| التطبيق | المفاتيح الكهربائية / المحولات / ملحقات الكابلات / أخرى |
| متطلبات الجهد | قم بتضمين المكان المحدد |
| متطلبات داخلية / خارجية | تضمين حيثما كان ذلك مناسبا |
| المعيار المطلوب | تضمين إذا تم تحديده |
الترباس الميكانيكي القياسي مقابل العروة القصية
تستخدم عروات الكابلات ذات الترباس الميكانيكي ومسامير القص أساليب تركيب مختلفة.
| البند | العروة الميكانيكية القياسية | العروة بولت القص |
|---|---|---|
| طريقة الاتصال | تشديد الترباس | تركيب مسمار رأس القص |
| عامل الاختيار الرئيسي | نطاق الموصل ومواصفات الترباس | نطاق الموصل وتصميم الترباس القص |
| الأدوات | أداة ميكانيكية محددة | أداة مطابقة لتصميم الترباس |
| التحكم في التثبيت | اتبع إجراء التشديد المحدد | اتبع إجراء القص الخاص بالمنتج |
| مطابقة المنتج | تأكيد الموصل والواجهة | تأكد من الموصل ونوع الترباس والواجهة |
حدد تصميم الترباس وفقًا لنظام الكابل ومتطلبات التثبيت.
لا تقم بتطبيق قيم عزم الدوران أو تسلسلات التثبيت من عائلة منتج إلى أخرى دون التحقق من الوثائق الفنية المعمول بها.
الميكانيكية مقابل عروات كابل الضغط
يمكن استخدام العروات الميكانيكية وعروات الضغط لإنهاء الكابلات، ولكن منطق اختيارها مختلف.
| البند | العروة الكابلات الميكانيكية | العروة كابل ضغط |
|---|---|---|
| التثبيت | الترباس / الترباس القص | العقص |
| الأدوات | أدوات التثبيت الميكانيكية | أداة العقص ويموت |
| تغطية الموصل | تغطي بعض المنتجات نطاقًا محددًا | عادة ما تكون متطابقة بشكل وثيق مع حجم الكابل |
| معلمة المنتج الرئيسي | نطاق الموصل وتصميم الترباس | حجم الكابل وتصميم البرميل |
| التثبيت الميداني | لا حاجة إلى قالب ضغط تقليدي | مطلوب تركيبة العروة/القالب الصحيحة |
إذا كان مشروعك يستخدم إنهاء ضغط النحاس التقليدي، فراجعالعروات كابل النحاس.
لإنهاء ضغط الألومنيوم، انظرالعروات كابل الألومنيوم.
بالنسبة لتوصيل موصل الألومنيوم بنقطة اتصال نحاسية، قم بالمراجعةالعروات كابل ثنائية المعدن.
العروات الكابلات الميكانيكية المخصصة
لا تتناسب تصميمات العروة الميكانيكية القياسية مع كل نطاق الموصلات أو واجهة المعدات.
يمكن لـ WISETREE مراجعة متطلبات عروة الكابلات الميكانيكية الخاصة بالمشروع وفقًا لجدوى التصنيع.
-
نطاق الموصل
-
أبعاد الجسم
-
عرض النخيل
-
سمك النخيل
-
ثقب مسمار
-
الطول الكلي
-
عدد البراغي
-
نوع الترباس
-
أبعاد رأس الترباس
-
تكوين الترباس القص
-
إدراج التكوين
-
متطلبات المواد
-
متطلبات السطح
-
وضع علامات على المنتج
-
التعبئة والتغليف
للتقييم المخصص، أرسل:
-
مواصفات الموصل
-
نطاق الموصل المطلوب
-
أبعاد محطة المعدات
-
طريقة التثبيت
-
الرسم أو العينة
-
الكمية المقدرة
في حالة عدم توفر رسم رسمي، قم بتقديم أبعاد واضحة ومعلومات التطبيق للمراجعة الأولية.
التطبيقات النموذجية
يمكن استخدام عروات الكابلات الميكانيكية لإنهاء الكابلات في تطبيقات مثل:
-
المفاتيح الكهربائية
-
المحولات
-
معدات توزيع الطاقة
-
أنظمة ملحقات الكابلات
-
المحطات الفرعية
-
المعدات الكهربائية الصناعية
-
توزيع الطاقة المتجددة
-
البنية التحتية للمرافق
-
التمديدات الكهربائية الداخلية والخارجية
يعتمد التطبيق الفعلي وملاءمة الجهد على سلسلة المنتجات المحددة.
من أجل الربط الميكانيكي من موصل إلى موصل، تصفحموصلات الكابلات الميكانيكية.
للحصول على منتجات التوصيلات الكهربائية ذات الصلة، تفضل بزيارةالمحطات والموصلات.
الأسئلة المتداولة
ما هو الفرق بين مقبض الكابل الميكانيكي وعروة كابل الضغط؟
تعمل عروة الكابل الميكانيكية على تأمين الموصل بمسامير أو براغي القص. يتم تجعيد عروة الضغط على الموصل باستخدام أداة متوافقة ويموت. حدد طريقة الاتصال وفقًا لنظام الكابلات ومتطلبات تثبيت المشروع.
كيف أحدد نطاق الموصل الصحيح لعروة الكابل الميكانيكية؟
تأكد من حجم الكابل الفعلي وقارنه مع الحد الأدنى والحد الأقصى لنطاق الموصل للعروة الميكانيكية المحددة. تحقق أيضًا من مادة الموصل وبنيته قبل اختيار النموذج.
هل يمكن أن تناسب عروة كابل ميكانيكية واحدة عدة أحجام للكابلات؟
تغطي بعض تصميمات العروة الميكانيكية نطاق موصل محدد. يعتمد النطاق الدقيق على سلسلة المنتجات المحددة. تأكد من أن كل حجم كابل تنوي استخدامه يقع ضمن النطاق المتوافق.
هل يمكن استخدام عروات الكابلات الميكانيكية مع موصلات النحاس والألومنيوم؟
يعتمد التوافق على سلسلة المنتجات المحددة. لا تفترض التوافق العالمي مع Cu/Al. تأكد من مادة الموصل مقابل المعلومات الفنية للنموذج المحدد.
ما هو العروة كابل الترباس القص؟
تستخدم العروة الكبلية ذات مسمار القص تصميمًا ملولبًا مصممًا للتثبيت وفقًا لإجراء القص المحدد. يجب تأكيد نطاق الموصل وتصميم الترباس وطريقة التثبيت للمنتج الفردي.
كيف أختار العدد الصحيح من براغي القص؟
يتم تحديد كمية الترباس من خلال تصميم المنتج ونطاق الموصل. حدد العروة الميكانيكية وفقًا لنطاق الموصل المحدد بدلاً من اختيار كمية الترباس بشكل مستقل.
هل تتطلب عروات الكابلات الميكانيكية أدوات تجعيد؟
لا تستخدم عروات الكابلات الميكانيكية عملية تجعيد العروة الضغطية التقليدية. إنها تتطلب أدوات التثبيت الميكانيكية المحددة لتصميم الترباس أو مسمار القص.
هل يمكن تخصيص أبعاد عروة الكابلات الميكانيكية وتكوينات الترباس؟
يمكن مراجعة الأبعاد الخاصة بالمشروع وتكوينات الاتصال وفقًا لجدوى التصنيع. أرسل نطاق الموصل وأبعاد جانب المعدات ومتطلبات الترباس والرسم والكمية المقدرة للتقييم.
أرسل مواصفات عروة الكابل الميكانيكية الخاصة بك
إذا كنت تعرف النموذج المطلوب بالفعل، فأرسل سلسلة المنتجات وحجم الموصل وكميته لعرض الأسعار.
إذا كنت لا تزال تقارن بين BMCL، أو BMLC، أو TMCL أو خيارات العروة الميكانيكية الأخرى، فقدم ما يناسبكمادة الموصل، حجم الكابل الفعلي، نطاق الموصل المطلوب، نوع الترباس، حجم المسمار والتطبيق.
بالنسبة للاتصالات الخاصة بالمعدات أو غير القياسية، قم بإرفاق رسم أو عينة مرجعية.
اتصل بـ WISETREEلطلب مواصفات أو عينات أو عرض أسعار لعروة الكابلات الميكانيكية.
