المحطات الطرفية والموصلات
الشركة المصنعة لعروات الكابلات والموصلات
توفر العلامة التجارية WISETREE عروات كابلات وموصلات كابلات لإنهاء كابلات الطاقة، وربط الموصل، وتطبيقات التوصيل الكهربائي. تشتمل مجموعة منتجاتنا على حلول التوصيل النحاسية والألمنيوم والثنائية المعدن والميكانيكية لمعدات توزيع الطاقة والمفاتيح الكهربائية والمحولات وأنظمة الطاقة المتجددة والتركيبات الكهربائية الصناعية.
يمكن للمشترين اختيار المنتجات وفقًا لمواد الموصل وحجم الكابل وطريقة الاتصال ومتطلبات المشروع. تتوفر سلسلة المنتجات القياسية للتوصيلات الكهربائية الشائعة، بينما يمكن أيضًا تقييم الأبعاد والتكوينات الخاصة بالمشروع بناءً على الرسومات أو المواصفات الفنية.
اكتشف مجموعتنا الكاملة منالعروات الكابلوموصلات الكابلاتأو أرسل لنا مواصفات الكابل الخاص بك لمطابقة المنتج.
عروات وموصلات الكابلات لمتطلبات الاتصال المختلفة
تؤدي عروات الكابلات وموصلات الكابلات وظائف مختلفة داخل النظام الكهربائي. يؤدي تحديد الفئة الصحيحة أولاً إلى تسهيل تحديد المادة المناسبة والحجم وطريقة الاتصال.
العروات الكابل
تُستخدم عروات الكابلات بشكل عام لإنهاء الموصل على المعدات أو أشرطة التوصيل أو نقاط التوصيل الكهربائية الأخرى المثبتة بمسامير.
توفر العلامة التجارية WISETREE ما يلي:
-

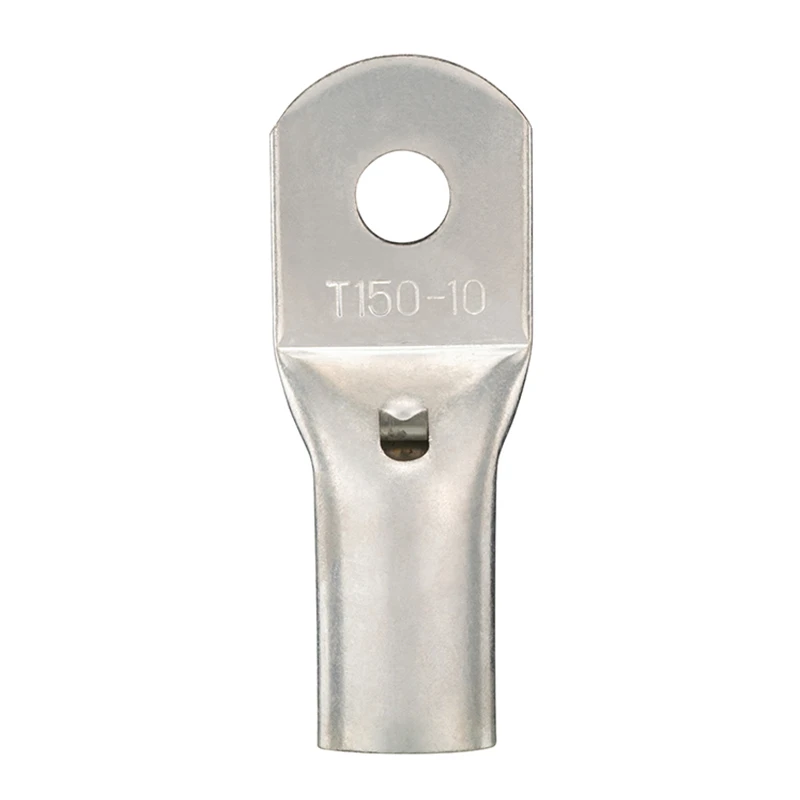

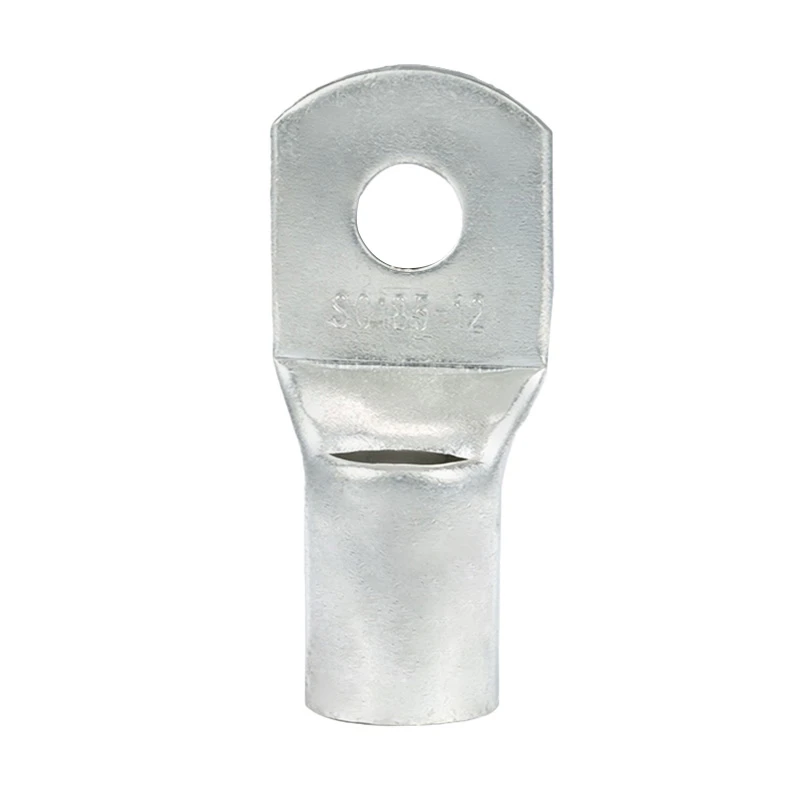

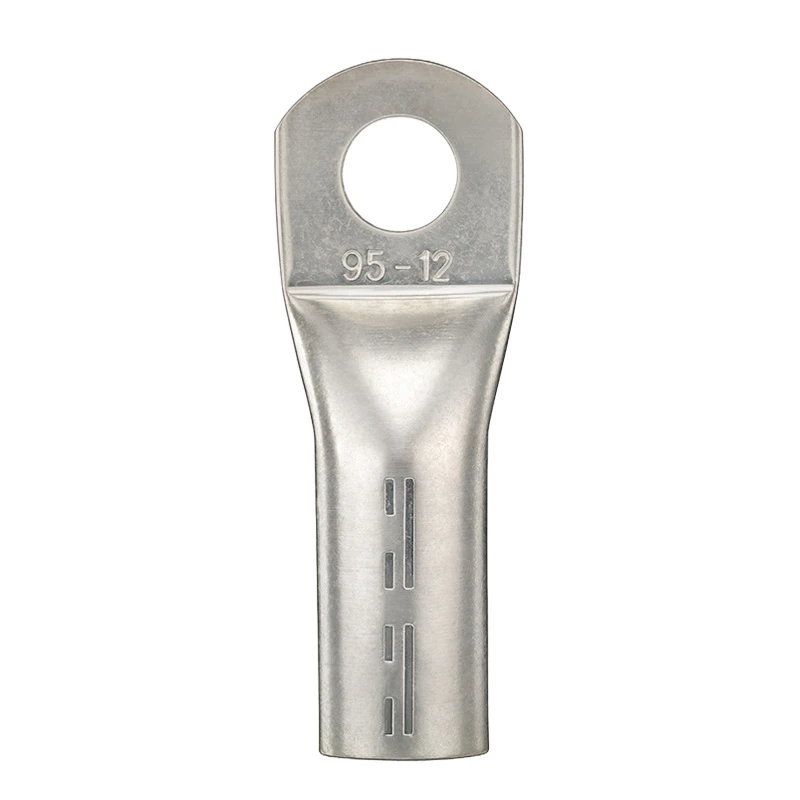

العروات كابل النحاسلإنهاء موصل النحاس
-
العروات كابل الألومنيوملتطبيقات موصل الألومنيوم
-
العروات كابل ثنائية المعدنلتوصيلات الانتقال من الألومنيوم إلى النحاس القابلة للتطبيق
-
العروات الكابلات الميكانيكيةللتطبيقات التي تستخدم التثبيت بمسامير أو مسامير القص
تتوفر سلاسل مختلفة بنطاقات موصلات مختلفة وأبعاد تركيب وهياكل توصيل مختلفة.
موصلات الكابلات
تُستخدم موصلات الكابلات بشكل أساسي لربط الموصلات معًا داخل نظام الكابلات.
تشمل فئات المنتجات المتوفرة ما يلي:
يجب اختيار الموصل الصحيح وفقًا للمواد التي يتم ضمها وحجم الموصل وطريقة التثبيت المطلوبة.
كيفية اختيار العروة أو الموصل الصحيح للكابل
يجب أن يبدأ اختيار مقبض الكابل أو الموصل بمتطلبات الموصل والاتصال بدلاً من مظهر المنتج وحده.
1. قم بتأكيد مادة الموصل
تحديد ما إذا كان الموصل من النحاس أو الألومنيوم.
تتطلب الموصلات النحاسية عادةً منتج توصيل نحاسي متوافق، بينما تتطلب الموصلات المصنوعة من الألومنيوم منتجات مصممة لوصلات كابلات الألومنيوم.
عندما يحتاج موصل الألومنيوم إلى الإنهاء عند نقطة اتصال نحاسية، فهو مناسبالعروة كابل ثنائية المعدنقد تكون هناك حاجة.
2. تأكد من حجم الكابل
قم بتوفير المقطع العرضي للموصل بالملليمتر المربع أو AWG أو نظام التحجيم المحدد لمشروعك.
يجب أن يتطابق المنتج المحدد مع أبعاد الموصل والنطاق المحدد لنموذج العروة الفردية أو الموصل.
3. اختر العروة أو الموصل
اختر أمقبض الكابلعند توصيل كابل بمعدات مثل قضيب التوصيل أو المحول أو مجموعة المفاتيح الكهربائية أو قاطع الدائرة الكهربائية.
اختر أموصل الكابلعندما يلزم ربط موصلين معًا.
تصفحالعروات الكابللمنتجات الإنهاء أوموصلات الكابلاتلربط الموصل.
4. حدد طريقة التثبيت
يتم تثبيت منتجات الضغط باستخدام أدوات تجعيد وقوالب مناسبة.
تستخدم المنتجات الميكانيكية طرق توصيل بمسامير أو بمسامير القص وقد تكون مفضلة عندما يتم تحديد حل التثبيت الميكانيكي.
إذا لم تكن متأكدًا من النوع المناسب، فأرسل إلينا مادة الموصل وحجم الكابل وموضع الاتصال والأبعاد المطلوبة للمراجعة.
دليل اختيار عروة الكابل والموصل
| متطلبات الاتصال | المنتج الموصى به | عوامل الاختيار الرئيسية |
|---|---|---|
| الكابلات النحاسية للمعدات | العروة كابل النحاس | حجم الكابل، فتحة المسمار، أبعاد راحة اليد |
| كابل الألمنيوم للمعدات | العروة كابل الألومنيوم | حجم الكابل، المادة الطرفية، طريقة التثبيت |
| كابل ألومنيوم إلى نقطة اتصال النحاس | العروة كابل ثنائية المعدن | حجم الكابل، المواد الانتقالية، أبعاد التركيب |
| إنهاء الكابلات الميكانيكية | العروة الكابلات الميكانيكية | نطاق الموصل، تكوين الترباس |
| كابل النحاس إلى كابل النحاس | موصل كابل النحاس | أحجام الكابلات وأبعاد الموصل |
| كابل الألومنيوم إلى كابل الألومنيوم | موصل كابل الألومنيوم | حجم الموصل وتوافق المواد |
| اتصال كابل الانتقال | موصل ثنائي المعدن | المواد وأحجام الكابلات على كلا الجانبين |
| موصل موصل ميكانيكي | موصل الكابلات الميكانيكية | نطاق الموصل وتكوين الترباس |
هذا الجدول مخصص للاختيار الأولي للمنتج. يجب تأكيد اختيار النموذج النهائي وفقًا للأبعاد والمعلومات الفنية للمنتج المحدد.
المواصفات الرئيسية للتأكيد قبل الطلب
يساعد توفير المواصفات الكاملة على تقليل الاتصالات المتكررة ويجعل مطابقة المنتج أكثر كفاءة.
| المواصفات | المعلومات التي يجب تقديمها |
|---|---|
| مادة الموصل | النحاس / الألومنيوم |
| حجم الكابل | مم² / AWG |
| نوع المنتج | العروة كابل / موصل كابل |
| طريقة الاتصال | ضغط / ميكانيكية |
| بناء الموصل | الصلبة / الذين تقطعت بهم السبل / أخرى، حيثما كان ذلك مناسبا |
| ثقب مسمار | حجم الترباس أو التركيب المطلوب |
| تكوين النخيل | فتحة واحدة / فتحة مزدوجة / تصميم محدد |
| الأبعاد | النموذج القياسي أو الأبعاد المطلوبة |
| التطبيق | المفاتيح الكهربائية / المحولات / معدات التوزيع / أخرى |
| متطلبات المشروع | المواصفات القياسية أو الفنية المطبقة |
| الكمية | عينة / طلب المشروع / الشراء بالجملة |
بالنسبة للمنتجات غير القياسية، يمكن أيضًا تقديم الرسومات الفنية أو العينات للتقييم.
الضغط مقابل اتصالات الكابلات الميكانيكية
يتم استخدام كل من التوصيلات المضغوطة والميكانيكية على نطاق واسع في أنظمة كابلات الطاقة، ولكنها تتطلب طرق تركيب مختلفة.
| البند | اتصال الضغط | اتصال ميكانيكي |
|---|---|---|
| التثبيت | العقص | الترباس أو الترباس القص |
| الأدوات | أداة العقص المتوافقة ويموت | أدوات التثبيت الميكانيكية المحددة |
| مطابقة المنتج | عادة ما يتم اختياره لحجم موصل معين | تغطي بعض التصميمات نطاق موصل محدد |
| الاعتبار الرئيسي | التركيبة الصحيحة للمنتج/الأداة | نطاق الموصل الصحيح وتكوين الترباس |
يجب أن يعتمد الاختيار على مواصفات الكابل وإجراءات التثبيت ومتطلبات المشروع بدلاً من السعر وحده.
تصفحالعروات الكابلات الميكانيكيةوموصلات الكابلات الميكانيكيةإذا كان مشروعك يتطلب حل اتصال مثبت بمسامير.
المعايير ومتطلبات المشروع
يمكن تحديد عروات وموصلات الكابلات وفقًا لمتطلبات الأبعاد أو الكهربائية أو الميكانيكية المختلفة اعتمادًا على السوق والمشروع.
توفر WISETREE سلسلة منتجات متعددة لمختلف أحجام الكابلات ومتطلبات الاتصال، بما في ذلك المنتجات المخصصة لـ DIN والمنتجات ذات الصلة بـ AWG ضمن النطاق الحالي.
إذا كان مشروعك يحدد معيارًا معينًا أو رسمًا فنيًا أو مواصفات العميل، فقم بتضمين هذه المعلومات في طلب عرض الأسعار الخاص بك. يجب تأكيد الامتثال والتوثيق لنموذج المنتج المحدد بدلاً من الافتراض عبر مجموعة المنتجات الكاملة.
بالنسبة للمشاريع التي تتطلب شهادات أو وثائق فحص أو سجلات فنية أخرى، يرجى تحديد هذه المتطلبات قبل تأكيد الطلب.
التطبيقات
تُستخدم عروات وموصلات كابلات WISETREE لإنهاء الكابلات وربط الموصل عبر مجموعة من الأنظمة الكهربائية، بما في ذلك:
-
المفاتيح الكهربائية ولوحات التوزيع
-
المحولات
-
المحطات الفرعية وأنظمة توزيع الطاقة
-
منشآت الطاقة الشمسية والمتجددة
-
المعدات الكهربائية الصناعية
-
أنظمة الطاقة البنية التحتية
-
معدات التحكم والتوزيع الكهربائية
تتطلب المشاريع في كثير من الأحيان أكثر من مجرد منتجات إنهاء الكابلات وحدها.
للتعرف على متطلبات التأريض والحماية، استكشف موقعناالحماية من الصواعق والتأريضالمنتجات.
للحصول على توصيلات كهربائية مرنة، وتوصيلات البطاريات، وتطبيقات قضبان التوصيل، راجع موقعناأسلاك النحاس المضفرة المرنة وقضبان النحاسالنطاق.
تتوفر مكونات التثبيت الإضافية تحتملحقات الأسلاك الكهربائية.
العروات الكابلات والموصلات المخصصة
لا تغطي منتجات الكتالوج القياسية كل متطلبات التوصيل الكهربائي.
بالنسبة للتطبيقات التي تتضمن أبعادًا خاصة أو تكوينات اتصال، يمكن لـ WISETREE مراجعة المتطلبات الخاصة بالمشروع وفقًا لجدوى التصنيع.
قد يشمل التخصيص ما يلي:
-
أبعاد المنتج
-
حجم الموصل أو نطاقه
-
أبعاد برميل
-
أبعاد النخيل
-
تكوين ثقب التثبيت
-
هيكل الاتصال
-
وضع علامات على المنتج
-
التعبئة والتغليف
للحصول على مصادر مخصصة، أرسل لنا رسمًا أو عينة مع مواصفات الموصل والتطبيق وكمية الطلب المقدرة.
يعد توفير رسم الأبعاد مفيدًا بشكل خاص عندما يتعين على المنتج أن يتناسب مع المعدات الكهربائية الموجودة أو استبدال مكون اتصال محدد.
دعم الجودة والتوريد
تشكل عروات وموصلات الكابلات جزءًا من مسار التيار الكهربائي، لذا فإن المواد والأبعاد وهندسة التوصيل المتسقة مهمة للتركيب الموثوق.
تجري WISETREE الفحص قبل الشحن وفقًا للمنتج المحدد ومتطلبات الطلب المؤكدة. اعتمادًا على المنتج ومواصفات الشراء، قد يغطي الفحص المواد والأبعاد وحالة السطح والمطابقة الشاملة للمنتج.
بالنسبة لأوامر المشروع التي تتطلب عناصر فحص محددة أو وثائق داعمة، يمكن مناقشة هذه المتطلبات أثناء عرض الأسعار وتأكيد الطلب.
خيارات اتصال متعددة
تغطي مجموعة المنتجات حلول النحاس والألمنيوم والثنائي المعدن والضغط والاتصال الميكانيكي، مما يسمح للمشترين بالحصول على متطلبات مختلفة لإنهاء الكابلات وتوصيل الموصلات من مورد واحد.
دعم مواصفات المشروع
إذا لم يكن من الممكن تحديد المنتج المطلوب مباشرة من الكتالوج، فيمكن للمشترين إرسال جداول الكابلات أو الرسومات أو العينات أو المواصفات الفنية لمراجعة المنتج.
دعم العينة
العينات متاحة لتقييم المنتج. قد يتم توفير العينات القياسية دون رسوم العينة، في حين أن العينات المخصصة قد تنطوي على تكلفة إضافية اعتمادا على المواصفات.
تجربة التوريد الدولية B2B
تخدم WISETREE مشتري المنتجات الكهربائية في الخارج وتدعم متطلبات المشروع والتوزيع والشراء بالجملة عبر الأسواق الدولية.
تعرف على المزيد حول شركتنا وقدرات التصنيع علىحول ويستريالصفحة.
الأسئلة المتداولة
كيف أختار بين عروات الكابلات النحاسية والألمنيوم والثنائية المعدن؟
ابدأ بتأكيد مادة الموصل ومادة نقطة الاتصال. تستخدم الموصلات النحاسية عادةً منتجات نحاسية متوافقة، بينما تتطلب موصلات الألومنيوم منتجات مصممة لوصلات الألومنيوم. عندما يتصل كابل الألومنيوم بطرف نحاسي أو قضيب توصيل، فقد تكون هناك حاجة إلى عروة ثنائية المعدن مناسبة.
ما الفرق بين مقبض الكابل وموصل الكابل؟
يتم استخدام مقبض الكابل بشكل عام لإنهاء موصل على المعدات الكهربائية أو نقطة اتصال مثبتة بمسامير. يتم استخدام موصل الكابل لربط موصلين معًا. تصفحالعروات الكابلوموصلات الكابلاتحسب الاتصال المطلوب .
هل يجب علي اختيار ضغط أو مقبض كابل ميكانيكي؟
تتطلب منتجات الضغط أدوات تجعيد وقوالب متوافقة. تستخدم المنتجات الميكانيكية البراغي أو براغي القص. يعتمد الخيار المناسب على حجم الموصل وطريقة التثبيت ومواصفات المشروع.
ما هي المعلومات التي تحتاجها للتوصية بالمنتج؟
يتم توفير مادة الموصل وحجم الكابل، سواء كانت الوصلة عبارة عن وصلة طرفية أو وصلة موصل، وأبعاد التركيب المطلوبة وطريقة التثبيت المفضلة. يوصى بالرسم للتطبيقات غير القياسية.
هل يمكنك تصنيع عروات أو موصلات الكابلات حسب الرسومات؟
يمكن مراجعة الأبعاد والتكوينات الخاصة بالمشروع وفقًا لجدوى التصنيع. أرسل الرسم ومواصفات الكابل والكمية المطلوبة ومعلومات التطبيق للتقييم.
هل يمكنني طلب عينات قبل الشراء بالجملة؟
نعم. العينات متاحة لتقييم المنتج. تعتمد تكاليف التوفر والعينة على ما إذا كنت تحتاج إلى منتج كتالوج قياسي أو عينة مخصصة خصيصًا.
أرسل مواصفات الكابل الخاصة بك لمطابقة المنتج
إذا كنت تعرف النموذج المطلوب بالفعل، أرسل لنا رقم المنتج والكمية لعرض الأسعار.
إذا كنت لا تزال تختار عروة الكابل أو الموصل، فقم بتوفيرمادة الموصل وحجم الكابل ونوع الاتصال والأبعاد والكمية المطلوبة. بالنسبة للمتطلبات المخصصة أو الخاصة بالمشروع، قم بإرفاق الرسم أو المواصفات الفنية.
يمكن لـ WISETREE مراجعة متطلباتك والمساعدة في تحديد المنتج المناسب من مجموعة الكابلات والموصلات المتوفرة.
اتصل بـ WISETREE لطلب معلومات المنتج أو العينات أو عرض الأسعار.
